▲智能一體化電源系統

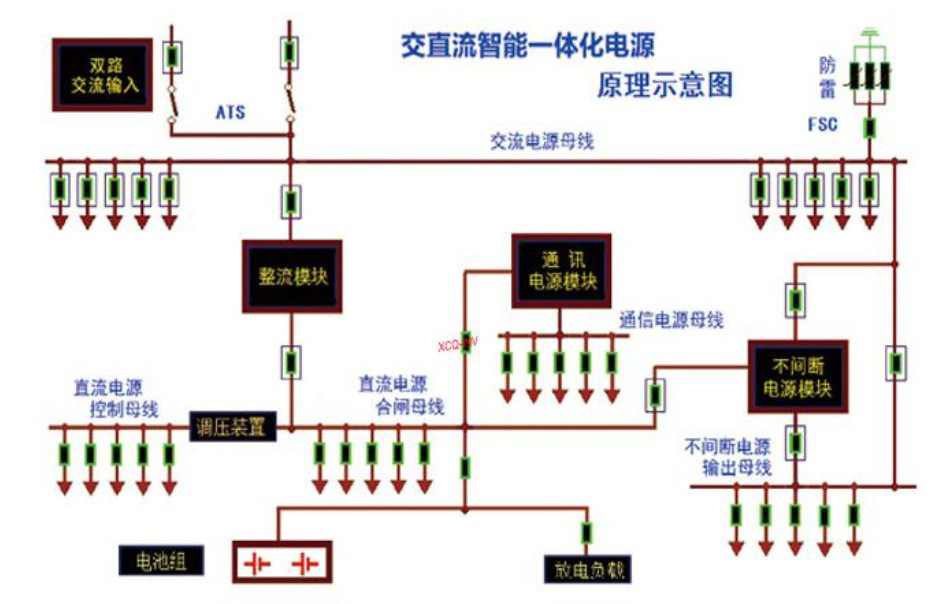

一體化電源系統是替代傳統分立電源(操作電源、通信電源、UPS 電源、低壓配電屏、事故照明屏)才出現的,主要應用在發電、配電、用電等領域,為所有電力自動化系統、通訊系統、遠方執行系統、高壓斷路器分合閘、繼電保護、自動裝置、信號裝置等提供交 / 直流不間斷電源。與傳統的分立電源不同,一體化電源不但直接為變電站設備綜合提供各類電源,而且由于集中監控的啟用,大大提升了設備的互操作性。
系統功能
交流電源系統:
1.閉鎖功能:自動轉換開關ATS帶機械電氣雙閉鎖功能;
2.互投功能:備用電源自動投入;
3.自復功能:主電源恢復后,自動動切換才能回主供電源供電;
4.通訊功能:多功能表以及開關量采集單元通過分監控( 帶有 RS485 通訊接口)與智能一體化電源系統監控通訊;
5.狀態監視:能監測ATS開關位置狀態,動作、故障、電壓異常告警、饋線開關故障脫扣狀態等;
6.電氣量遠方監測與顯示:能監測母線三相電壓、三相電流、有功功率、無功功率、頻率、電度等電氣參量,可方便接入變電站綜合自動化系統;
7.具有告警事件記錄、裝置動作事件記錄信號;
8.支持運行模式:固定電源I 供電;固定電源II 供電;自動電源I,電源I為主供電源;自動電源II,電源II為主供電源;停止供電。
直流電源系統:
1.通訊功能:充電模塊、綜合測量單元、絕緣檢測單元以及電池巡檢單元通過分監控(帶有RS485通訊接口)與交直流智能一體化電源系統監控通訊;
2.狀態監視:能監測模塊輸出開關、電池開關以及各饋線開關位置脫扣狀態,母線及支路絕緣異常告警,單體電池電壓異常告警、交流輸入電壓異常告警、母線及電池組電壓異常告警等;
3.電氣量遠方監測與顯示:能監測模塊輸出電壓電流、電池電壓電流、合母電壓、控母電壓、負載電流、正負母線對地電壓等電氣參量,可方便接入變電站綜合自動化系統;
4.事件記錄:具有告警事件記錄、裝置動作事件記錄信號;
5.支持運行模式:自動智能電池管理。手動均浮充轉換對電池進行管理。
INV逆變電源/UPS不間斷電源系統:
1.通訊功能:INV 逆變電源/UPS不間斷電源模塊(帶有RS485通訊接口),與一體化電源監控通訊;
2.狀態監視:能監測模塊直流輸入開關、交流輸入開關、交流旁路開關、交流輸出總開關以及各饋線開關脫扣狀態,模塊交直流輸入電壓、交流輸出電壓、電流異常報警等;
3.電氣量遠方監測與顯示:能監測INV逆變電源/UPS不間斷電源模塊交流輸入電壓、直流輸入電壓、交流輸出電壓、輸出電流、輸出頻率等電氣參量,可方便接入變電站綜合自動化系統;
4.事件記錄:具有告警事件記錄、裝置動作事件記錄信號。
DC/DC通信電源系統:
1.通訊功能:DC/DC通信模塊通過分監控(帶有RS485通訊接口)與智能一體化電源系統監控通訊;
2.狀態監視:能監測模塊輸入開關以及各饋線開關位置脫扣狀態,模塊輸出電壓異常報警等;
3.電氣量遠方監測與顯示:能監測模塊輸出電壓、電流等電氣參量,可方便接入變電站綜合自動化系統;
4.事件記錄:具有告警事件記錄、裝置動作事件記錄信號。
