電氣圖的基礎知識與電氣一次圖識讀

瀏覽次數：次 日期：2018-09-19

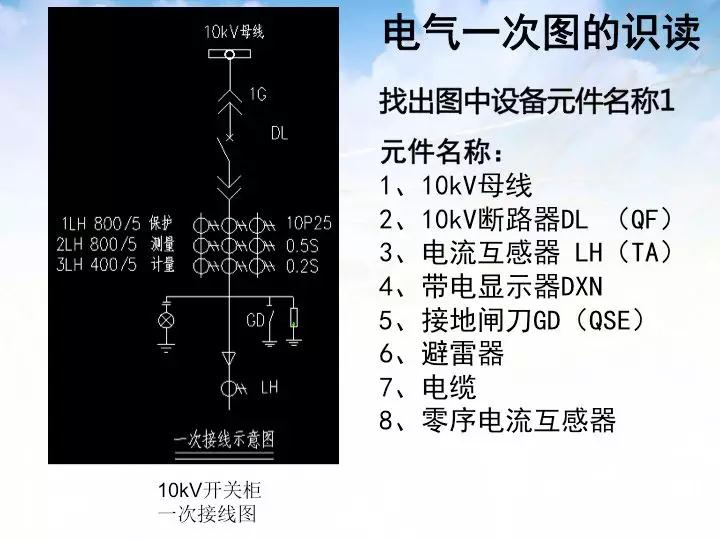

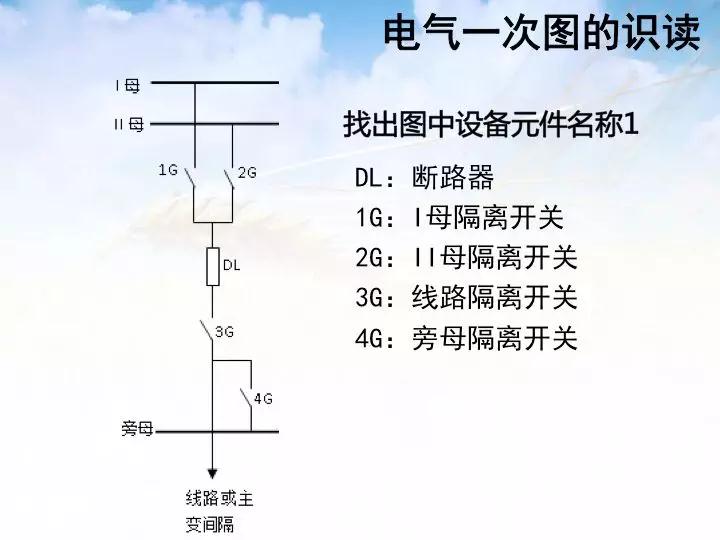

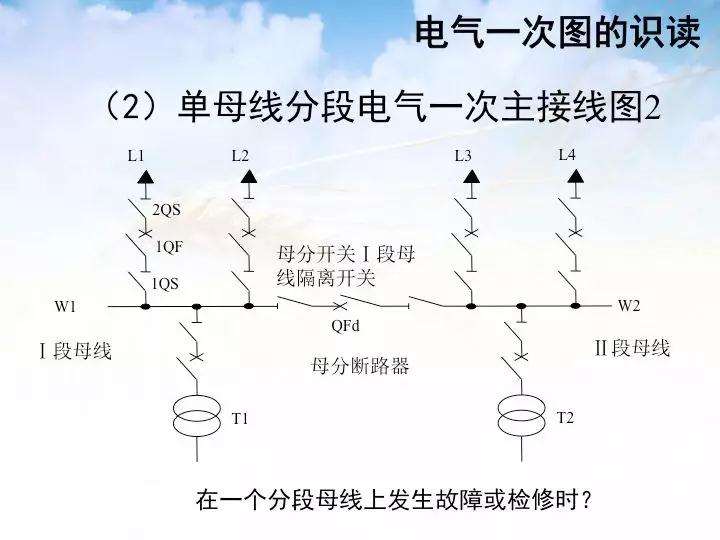

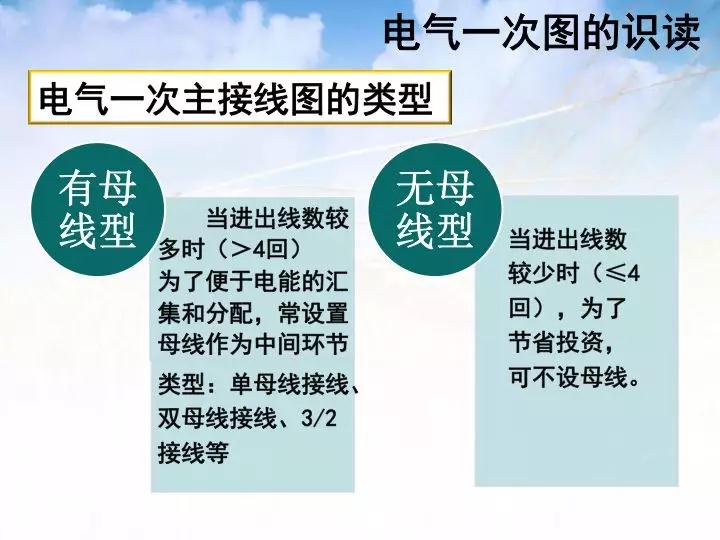

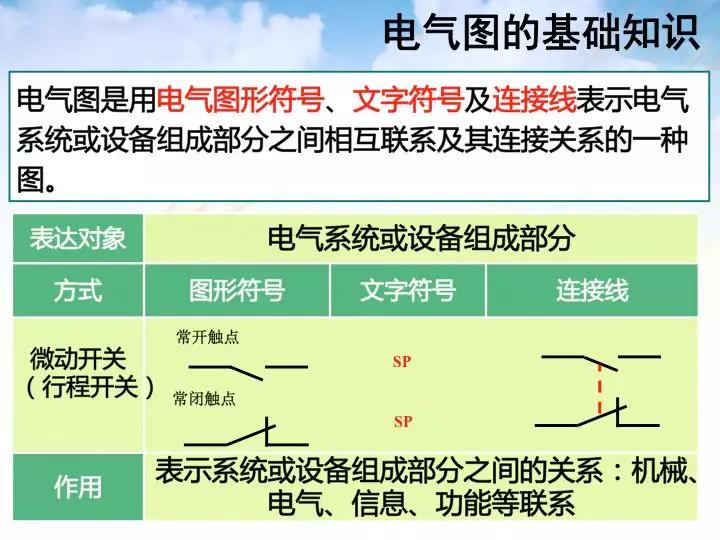

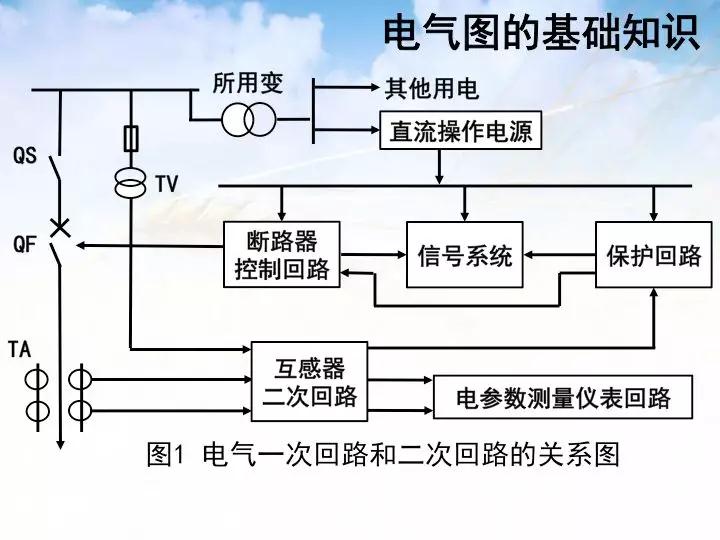

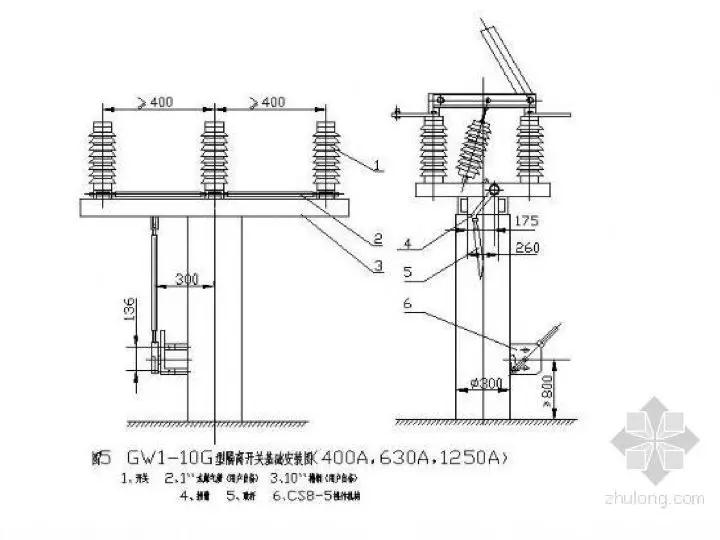

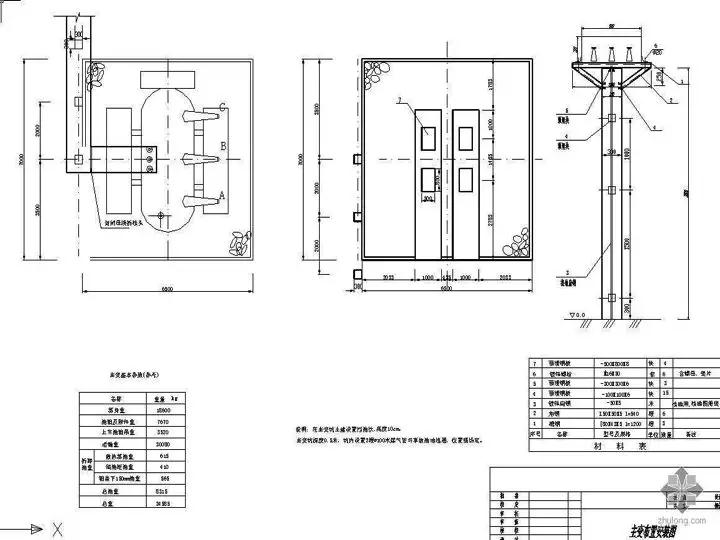

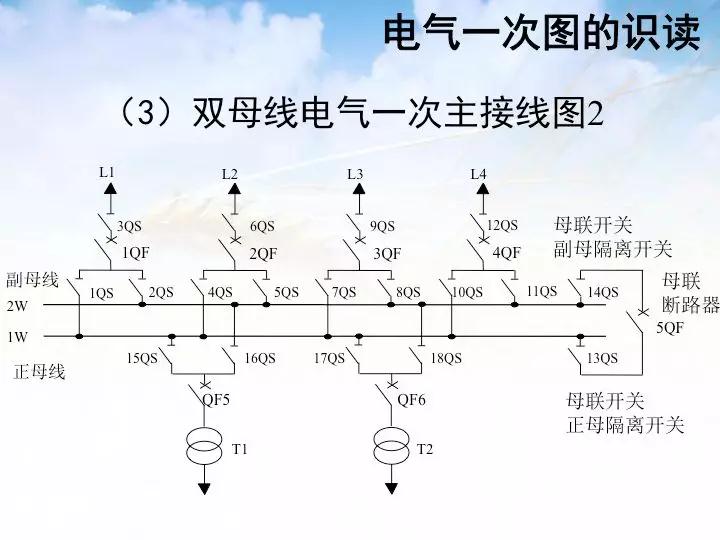

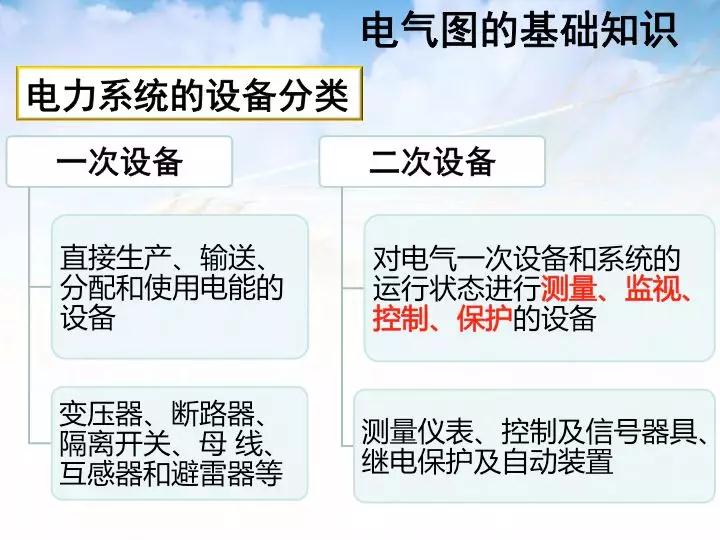

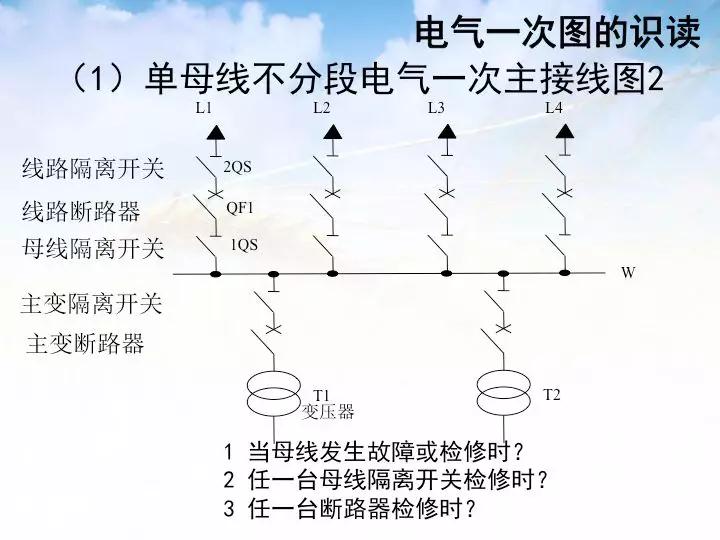

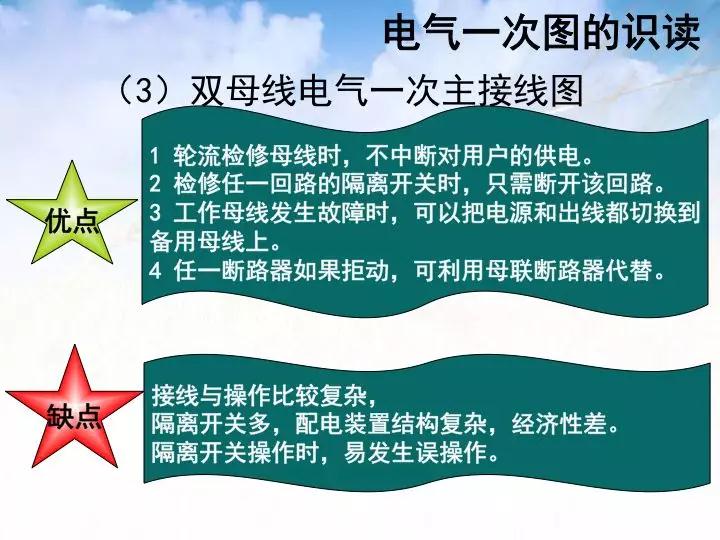

電氣圖的基礎知識與電氣一次圖識讀

來源：電力知識講堂

電氣圖形符號大全比較詳細的介紹電氣符號,圖標符號以及作用說明，電氣符號在電氣管理和應用中起到非常重要的作用。

圖形符號的種類和組成

圖表符號一般分為：限定符號、一般符號、方框符號、以及標記或字符。

限定符號不能單獨使用，必須同其他符號組合使用，構成完整的圖形符號。

如交流電動機的圖表符號，由文字符號、交流的限定符號以及輪廓要素組成。

延時過流繼電器圖形符號，由測量繼電器方框符號要素，特性量值大于整定值時動作和延時動作的限定符號以及電流符號組成。

方框符號一般用在使用單線表示法的圖中。

例如系統圖和框圖中，由方框符號內帶有限定符號以表示對象的功能和系統的組成，如整流器圖表符號，由方框符號內帶有交流和直流的限定符號以及可變性限定符號組成。

圖形符號分類：

限定符號和常用的其他符號包括：電流和電壓的種類，可變性，力或運動的方向，流動方向，特性量的動作相關性，效應或相關，性輻，射信號波形，機械控制，操作方法，非電量控制，接地和接機殼等。

導線和連接器件圖形符號包括：導線，端子和導線的連接，連接器件，電纜附件等。

無源元件圖形符號包括：電阻器，電感器，電容器等。

半導體和電子管圖形符號包括：二極管，晶閘管，光電子，光敏器件等。

電能的發生和轉換圖形符號包括：繞組連接的限定符號，內部連接的繞組，電機部件及類型變壓器，電抗器，消弧線圈，制動電阻，串并補電容，變流器，原電池等。

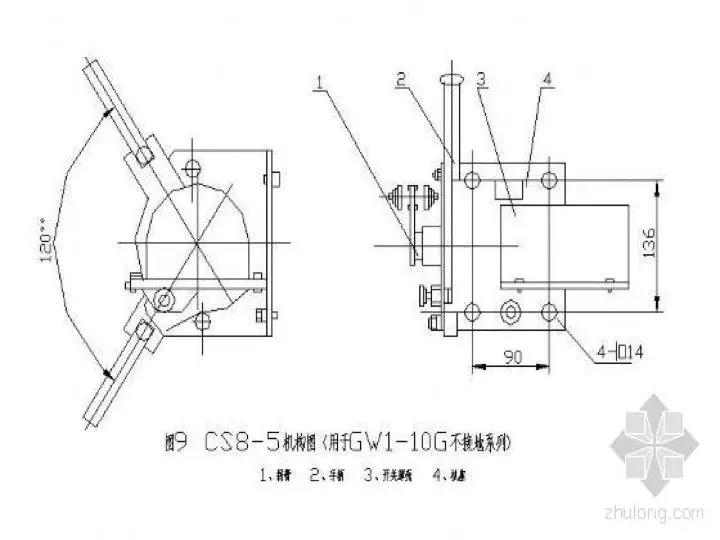

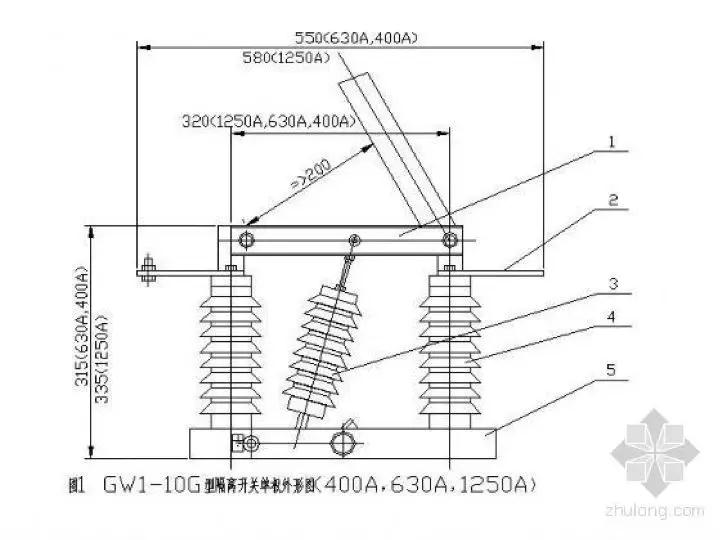

開關，控制和保護裝置圖形符號包括：觸點開關，開關裝置和起動器，有或無繼電器，測量繼電器，熔斷器，間隙避雷器等。

測量儀表燈和信號器件圖形符號包括：指示積算和記錄儀表，遙測器件，電鐘，燈，喇叭和電鈴等。

電信圖形符號包括：交換設備，電話機，傳輸信號發生器，變換器，放大器，光纖，光纜，光器件等。

電力照明和電信布置圖形符號包括：發電廠和變電所，電信局局和機房設施，線路，配線，電什，配電箱，控制臺，控制設備，用電設備，插座，開關和照明燈照明引出線等。

二進制邏輯單元圖形符號包括：與輸入輸出和其他連接有關的限定符號，內部連接組合單元和時序單元等。

模擬單元圖的符號包括：模擬和數字信號識別用的限定符號，放大器，函數器，信號轉換器，電子開關等。

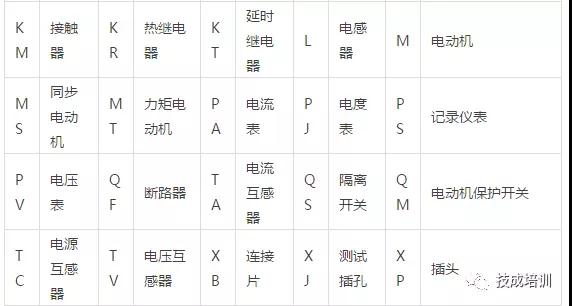

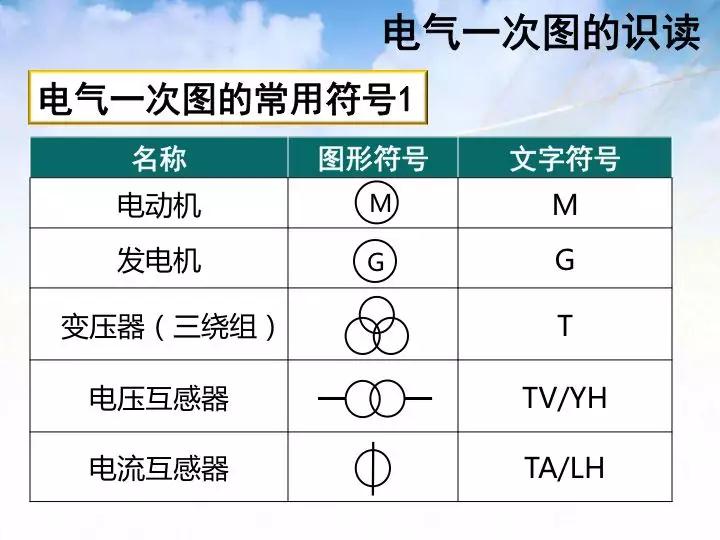

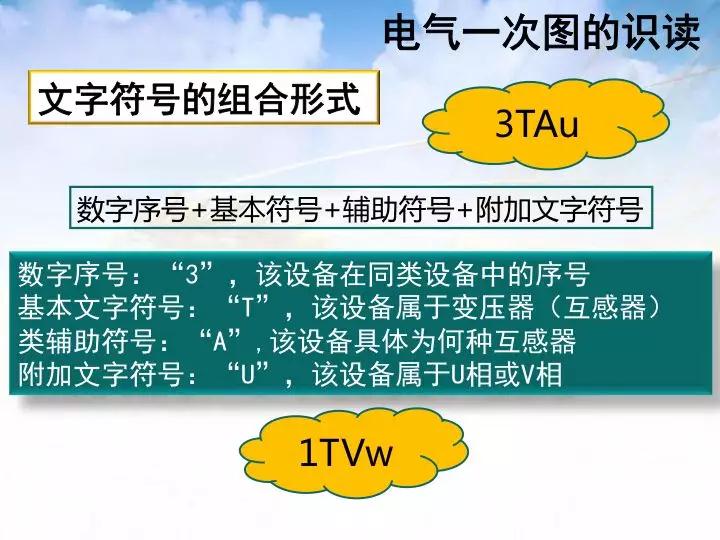

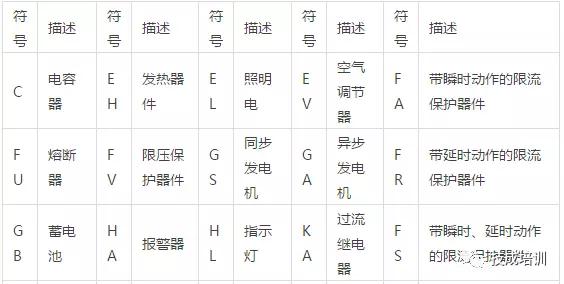

電氣設備常用文字符號

１、基本文字符號

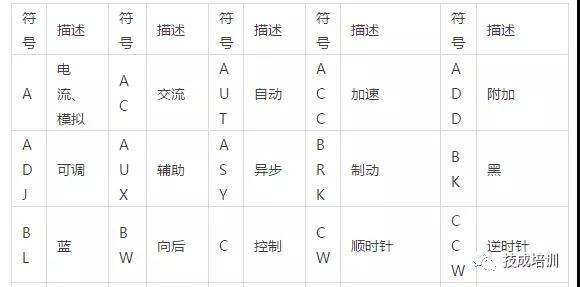

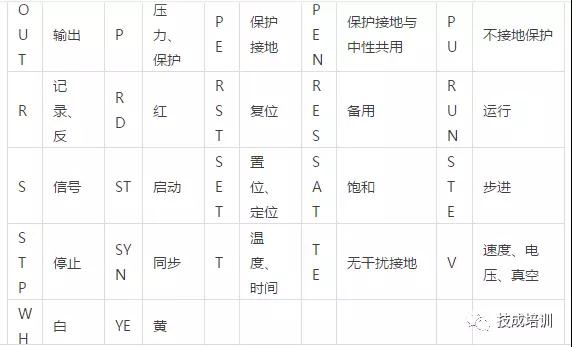

２、輔助文字符號

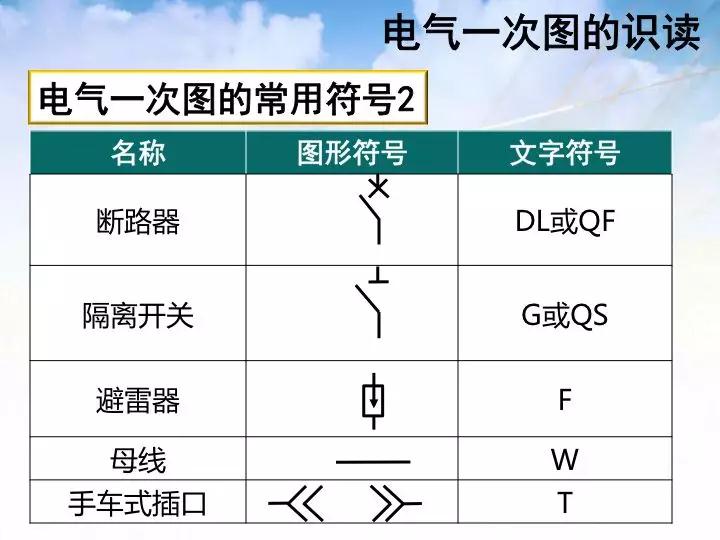

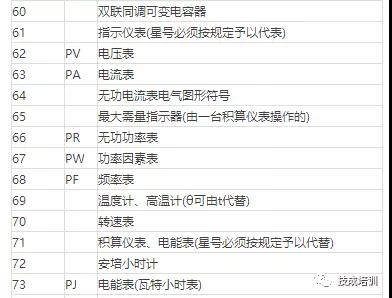

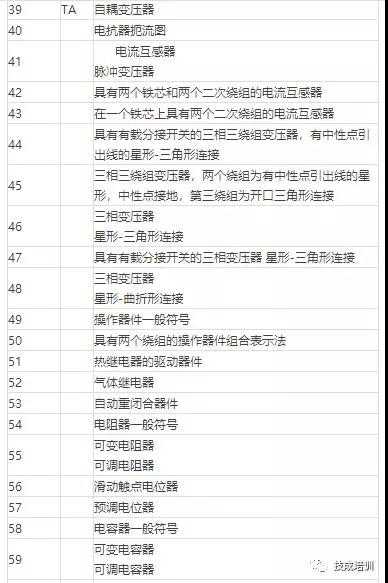

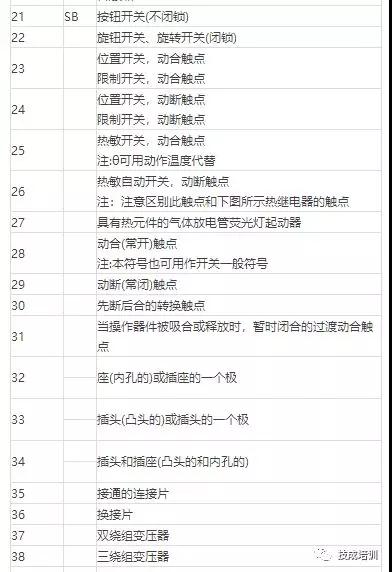

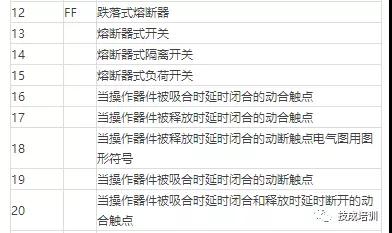

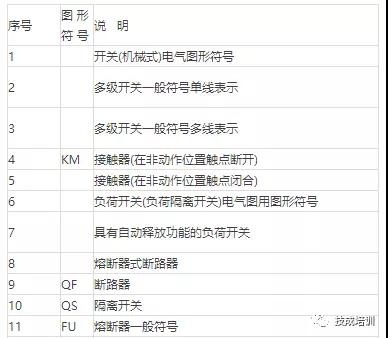

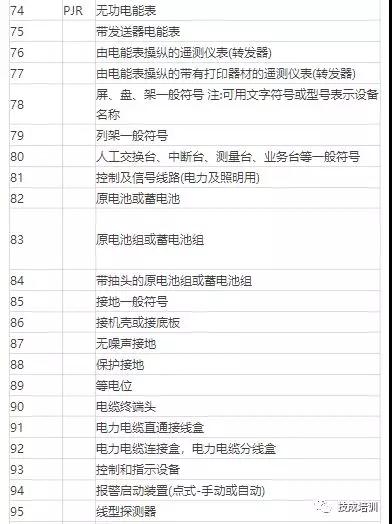

圖形符號大全：
